آشنایی با انواع خرپا در سقف شیروانی: راهنمای کامل برای انتخاب و اجرا

انواع خرپا در سقف شیروانی را می‌شود با سه پرسش انتخاب کرد: دهانه چقدر است، بار چقدر است، و کدام‌شان کمتر مصالح می‌سوزاند. خرپا همان سازهٔ زیر پوشش است؛ وزن سقف و بار برف و باد را برمی‌دارد و به ستون‌های ساختمان منتقل می‌کند. یک انتخاب غلط در همین جا یعنی پرلین اضافه، مصالح اضافه و در بدترین حالت ترک خوردن پوشش چند سال بعد.

پنج نوعی که سر راه پیمانکاران می‌آیند — کینگ پست، کوئین پست، پرَت، وارن و هاو — را کنار هم گذاشته‌ایم و در هرکدام گفته‌ایم کِی می‌ارزد و کِی نه. دست آخر هم یک فرمول ساده برای شمردن تعداد ورق مورد نیاز سقف داریم. اگر اول می‌خواهید ببینید کل ساختار سقف شیروانی چطور کنار هم می‌نشیند، همان را بخوانید و بعد برگردید اینجا. فهرست مطالب پایین است؛ اگر بخش خاصی مدنظرتان است، همان را باز کنید.

انواع خرپا در سقف شیروانی بر اساس ساختار و کاربرد

خرپا را بر اساس شکل هندسی و مسیری که نیرو در آن طی می‌کند دسته‌بندی می‌کنند و هر دسته برای یک بازهٔ مشخص از دهانه و بار جواب می‌دهد. دهانه یعنی فاصلهٔ بین دو تکیه‌گاه اصلی. انتخاب درست اینجا فقط پایداری سازه را تعیین نمی‌کند؛ روی تعداد تیرچه‌ها، ضخامت ورق و در نهایت روی قیمت سقف شیروانی هم اثر مستقیم دارد.

خرپای کینگ پست (King Post Truss): ساده و اقتصادی برای دهانه‌های کوچک

خرپای کینگ پست ساده‌ترین و قدیمی‌ترین نوع از انواع خرپا در سقف شیروانی است و معمولاً تا دهانهٔ ۸ متر جواب می‌دهد. یک تیر عمودی مرکزی دارد که دو عضو مورب را در نقطهٔ اوج به هم وصل می‌کند و یک تیر پایینی که دو انتهای مورب را نگه می‌دارد و نیروی کششی را مهار می‌کند. در همین چیدمان ساده، بیشتر اعضا تحت فشارند و تیر مرکزی نیروی کششی را جمع می‌کند.

همین سادگی، کینگ پست را به ارزان‌ترین گزینه تبدیل کرده است: سقف ویلایی، آلاچیق و هر سازهٔ کوچکی با همین یک نوع ساخته می‌شود. اگر پروژه‌تان یک حیاط خلوت یا سردر ورودی است، سراغ گزینه‌های پیچیده‌تر نروید.

خرپای کوئین پست (Queen Post Truss): دهانهٔ بیشتر و فضای مفید زیر سقف

کوئین پست به‌جای یک تیر مرکزی، دو تیر عمودی دارد که با یک تیر افقی بالایی به هم وصل شده‌اند. همین یک تغییر، بازهٔ دهانه را به ۸ تا ۱۲ متر می‌رساند و زیر سقف فضای بازتری می‌گذارد؛ برای اتاق زیر شیروانی یا انبار کوچک دقیقاً همان چیزی است که می‌خواهید. انواع سقف شیروانی ویلا عموماً روی همین ساختار سوار می‌شوند.

توزیع نیرو در این نوع بهتر است و در نتیجه استحکامش نسبت به کینگ پست بالاتر است. بهایش اما اتصالات بیشتر است؛ اجرای آن کمی دقیق‌تر می‌خواهد و این یعنی زمان اجرا بیشتر.

خرپاهای صنعتی: پرَت، وارن و هاو برای دهانه‌های بزرگ

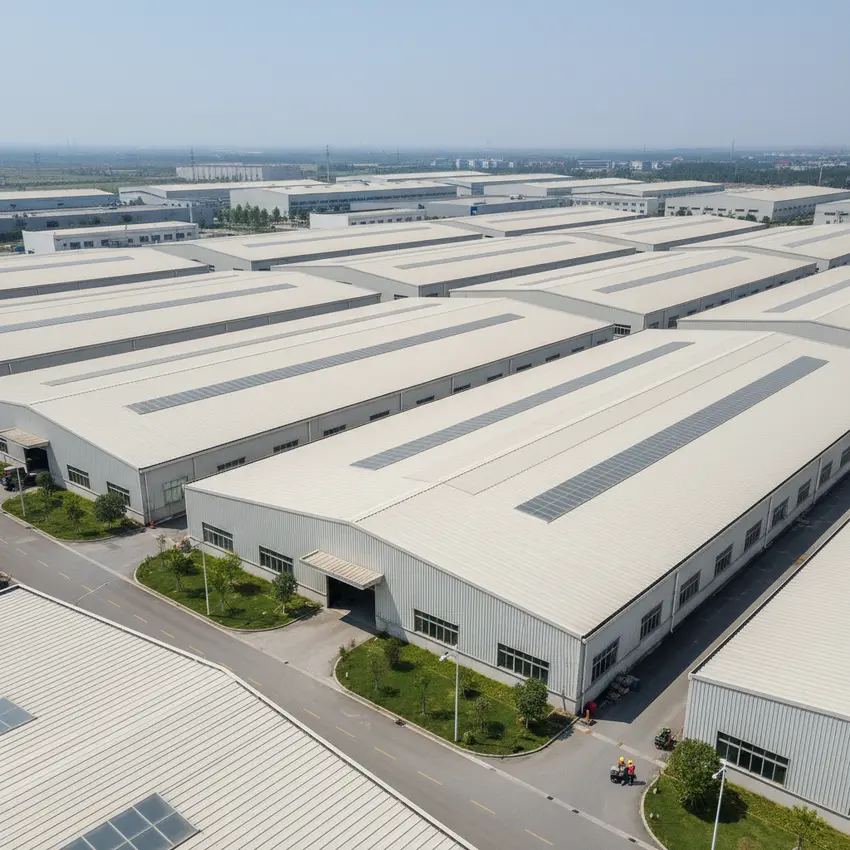

برای سقف سوله، انبار، مرغداری و هر فضایی که دهانه‌اش از ۱۲ متر رد می‌شود، کینگ و کوئین پست دیگر جواب نمی‌دهند. اینجاست که مهندس سازه سراغ بقیهٔ انواع خرپا در سقف شیروانی می‌رود: سه الگویی که هم بار سنگین را تحمل می‌کنند و هم ستون میانی نمی‌خواهند. انتخاب بین این سه بیش از هر چیز به الگوی بار و اقتصاد مصالح بستگی دارد.

خرپای پرَت (Pratt Truss): بهره‌وری بالا در مصرف مصالح

در پرَت، اعضای عمودی تحت فشار و اعضای مورب تحت کشش قرار می‌گیرند. چون اعضای کششی معمولاً ضعیف‌ترند، کوتاه‌ترشان می‌کند و همین یعنی مصرف مصالح کمتر. به همین دلیل برای سوله‌های صنعتی و دهانه‌های بلند هم کارآمدتر است و هم اقتصادی‌تر. بارهای ثقلی — یعنی همان وزن سقف و برف — را خوب نگه می‌دارد و همین کافی‌اش کرده تا پرکاربردترین گزینهٔ ساختمان‌های صنعتی باشد.

خرپای وارن (Warren Truss): توزیع یکنواخت تنش

وارن عضو عمودی ندارد؛ همهٔ اعضا مورب‌اند و به‌تناوب کشش و فشار می‌گیرند. نتیجه، توزیع یکنواخت تنش در طول دهانه است؛ برای بارهای متغیر مثل باد مناسب است و چون الگویش باز و مثلثی است، جلوی چشم هم تمیز از آب درمی‌آید. همین باعث شده در سقف قوسی و سازه‌های نمایان دیده شود. در عوض، دقت اتصالات در این نوع خیلی مهم است؛ یک جوش ضعیف کل پایداری را می‌گیرد.

خرپای هاو (Howe Truss): مقاومت بالا در برابر بار فشاری

هاو برعکس پرَت است: اعضای عمودی کششی‌اند و اعضای مورب فشاری. همین چیدمان، کارش را برای بار فشاری سنگین — به‌خصوص سقف کم‌شیب با بار ثقلی زیاد — خوب می‌کند و به همین دلیل روی سقف کارخانه و انبارهای سنگین دیده می‌شود. از نظر مصالح معمولاً کمی پرخرج‌تر از پرَت است، اما جبرانش را با تحمل بار می‌کند.

متریال ساخت خرپا و عوامل مؤثر بر انتخاب

متریال خرپا را چهار چیز تعیین می‌کند: دهانه، بار، آب‌وهوا و بودجه. چوب و پروفیل فلزی، دو گزینهٔ عمده برای ساخت سقف شیروانی‌اند و هرکدام جای خودشان را دارند. انتخاب اینجا باید با پوشش بالای سقف هم هماهنگ باشد؛ خرپای فلزی و ورق گالوانیزه رنگی یک جور رفتار می‌کنند، خرپای چوبی و ورق UPVC جور دیگر.

خرپاهای چوبی: سنتی، اقتصادی و انعطاف‌پذیر

چوب برای دهانهٔ کوچک و متوسط همچنان انتخاب سنتی است: از فلز سبک‌تر است، راحت بریده و وصل می‌شود و خودش عایق حرارتی است. برای ساختش از چوب روسی یا چوب‌های فرآوری‌شده استفاده می‌کنند و اتصال را می‌شود در همان محل تغییر داد؛ همین انعطاف برای مجری ارزش دارد.

بهایش را هم باید داد. بدون تیمار، در برابر رطوبت، حشره و آتش نمی‌ایستد. به همین دلیل برای سقف آلاچیق چوبی و ویلا خوب جواب می‌دهد، اما در دهانهٔ خیلی بلند به دلیل محدودیت مقاومت چوب، کم می‌آورد.

خرپاهای فلزی: استحکام، دوام و دهانه‌های بلند

پروفیل فولادی — نبشی، ناودانی، قوطی — برای دهانهٔ بزرگ و بار سنگین بهترین گزینه است. فولاد مقاومت کششی و فشاری بالایی می‌دهد و با همان وزن، سازهٔ مستحکم‌تری می‌سازد. تقریباً همهٔ سقف‌های سولهٔ سبک و ساختمان‌های صنعتی بدون ستون میانی از همین‌ها ساخته می‌شوند.

در برابر آتش از چوب بهتر می‌ایستد، اما در دمای بسیار بالا نرم می‌شود و شکل می‌دهد. وزن بیشتر، نیاز به جوشکاری یا پیچ و مهرهٔ دقیق، و حساسیت به خوردگی هم سه چالش همیشگی‌اند؛ فولاد بدون پوشش محافظ دوام نمی‌آورد و اینجاست که انتخاب بین ورق UPVC یا گالوانیزه به سلیقهٔ پروژه برمی‌گردد. جوش و اتصال را هم باید مجری باتجربه بزند؛ در نمای سینه کفتری می‌بینید که همین اتصالات چقدر روی ظاهر نهایی اثر می‌گذارند.

محاسبهٔ تقریبی و نکات طراحی خرپا

طراحی خرپا کار مهندس سازه است و باید هم باشد؛ آنچه اینجا می‌بینید صرفاً دانستنی است تا پیش از سفارش بتوانید با مجری حرف بزنید و سؤال درست بپرسید. همین اعداد در نهایت ضخامت پروفیل را تعیین می‌کنند و روی نحوهٔ نصب ورق UPVC هم اثر می‌گذارند.

فاکتورهای کلیدی در طراحی خرپا

• دهانه (Span): فاصلهٔ بین دو تکیه‌گاه اصلی. مهم‌ترین عامل در تعیین نوع و ابعاد خرپاست و هرچه بیشتر باشد، خرپا باید قوی‌تر و پیچیده‌تر باشد.
• بار مرده (Dead Load): وزن خود سازهٔ سقف؛ خرپا، تیرچه‌ها، ورق‌های سقفی و هر جزء ثابت دیگر.
• بار زنده (Live Load): بارهای موقت مثل بار برف و باد، وزن افراد هنگام نگهداری، و تجهیزات معلق از سقف.
• شیب سقف (Roof Pitch): زاویهٔ سقف نسبت به افق که مسیر برف، باد و آب باران را تعیین می‌کند. شیب مناسب برای ورق UPVC پلی روف معمولاً ۱۰ تا ۱۵ درصد است و باید داخل طراحی خرپا لحاظ شود؛ جزئیاتش در بهترین انواع شیب برای سقف خانه و سوله آمده است.
• فاصلهٔ تیرچه‌ها (Purlin Spacing): تیرچه‌های افقی که ورق مستقیم رویشان می‌نشیند. برای ورق‌های UPVC پلی روف معمولاً بین ۷۰ تا ۱۲۰ سانتی‌متر می‌نشیند و با ضخامت ورق و بار منطقه جابه‌جا می‌شود. حساب دقیق‌تر در محاسبهٔ فاصلهٔ پرلین آمده است.

محاسبهٔ تقریبی متراژ ورق UPVC مورد نیاز

اول مساحت کل سقف شیبدار را حساب کنید، بعد بر عرض مفید یک ورق تقسیم بزنید. عرض مفید یعنی عرضی که بعد از لپه‌گذاری روی سقف می‌ماند؛ در ورق موج‌دار پلی روف عرض کلی حدود ۱۱۳ سانتی‌متر است و حدود ۱۰۰ سانتی‌مترش مفید می‌شود. یک سقف ۱۰۰ متری پس از تقسیم بر عرض مفید، حدود ۱۰۰ متر طول ورق می‌خواهد؛ آن عدد را بر طول هر ورق تقسیم کنید تا تعداد به دست آید.

بعد نوبت به ضریب پرت می‌رسد؛ ضایعاتی که از برش و هم‌پوشانی طولی (اورلپ) درمی‌آید و معمولاً ۵ درصد برای سقف ساده و ۱۰ درصد برای سقف پیچیده است. جزئیات همین محاسبه در محاسبهٔ متراژ سقف شیبدار گام‌به‌گام آمده است.

• مساحت سقف شیبدار: طول × عرض (در هر سمت شیب)
• تعداد تقریبی ورق: (مساحت کل سقف ÷ عرض مفید یک ورق ÷ طول هر ورق) × (۱ + ضریب پرت)

اگر حساب و کتاب دست‌وپایتان را بست، قیمت روز ورق سقفی را بگیرید و عدد نهایی را از ما بپرسید؛ تیم فنی پلی روف متراژ و تعداد ورق پروژهٔ شما را رایگان حساب می‌کند.

خرپا و پایداری زیست‌محیطی: انتخاب‌های پایدار

پایداری در ساختمان‌سازی یعنی چیز ساده‌ای: سازه‌ای که دیرتر خراب شود و مصالح کمتری هدر دهد. انتخاب انواع خرپا در سقف شیروانی مستقیم روی هر دو اثر می‌گذارد؛ هم از نظر متریالی که امروز می‌خرید، هم از نظر اینکه چند سال بعد چقدر باید دوباره خرج کنید.

چوب به عنوان یک منبع تجدیدپذیر

چوبی که از جنگل مدیریت‌شده بیاید، منبع تجدیدپذیر است: تولیدش انرژی کمتری از فولاد می‌خواهد و کربن را در خود نگه می‌دارد. شرطش اما دو تاست؛ گواهی پایداری داشته باشد، و در برابر رطوبت و آفت تیمار شده باشد. بدون تیمار عمرش کوتاه می‌شود و همان پایداری هم از بین می‌رود.

فولاد بازیافتی و کاهش مصرف انرژی

فولاد در تولید اولیه پرهزینه است، اما صنعت فولاد یکی از بالاترین نرخ‌های بازیافت را دارد و با فولاد بازیافتی، هم انرژی و هم انتشار کربن پایین می‌آید. به اینها عمر طولانی خرپای فلزی را اضافه کنید: تعویض کمتر یعنی مصرف منابع کمتر. وقتی کنار ورق‌های UPVC بنشیند که خودشان عمر مفید طولانی و قابلیت بازیافت دارند، کل سیستم سقف جواب می‌دهد.

طراحی برای دوام و طول عمر

پایدارترین سازه، سازه‌ای است که اصلاً لازم نباشد عوض شود. انتخاب درست خرپا، متریال مناسب و اجرای دقیق، هر سه همین را می‌کنند. ورق‌هایی که در برابر UV، نوسان دما و بخارات خورنده بمانند، نیاز به جایگزینی زودهنگام را حذف می‌کنند؛ اینکه کدام نوع سقف عمر بیشتری دارد را در مقایسهٔ عمر انواع سقف سوله دیده‌ایم.

چرا انتخاب پلی روف برای سقف شیروانی شما هوشمندانه است؟

پوشش سقف را باید به اندازهٔ انتخاب صحیح انواع خرپا در سقف شیروانی جدی گرفت. پلی روف با سال‌ها تجربه در تولید ورق UPVC و به‌عنوان از پیشگامان تولید سقف UPVC در ایران، محصولی می‌سازد که روی خرپای شما می‌نشیند و سال‌ها کارش را می‌کند؛ فرمولاسیون و پروفیل برای اقلیم ایران تنظیم شده است.

مقاومت در برابر شرایط اقلیمی ایران

لایهٔ محافظ ASA جلوی تغییر رنگ و شکنندگی ورق را می‌گیرد و نوسان شبانهٔ دما یا رطوبت ساحلی اثری روی کار ندارد. اگر پروژه‌تان در مناطق پرباران یا نزدیک دریاست، همین یک ویژگی تعیین‌کنندهٔ انتخاب می‌شود.

سبکی، عایق‌بندی و کاهش هزینه‌ها

ورق UPVC آن‌قدر سبک است که بار مردهٔ روی خرپا را پایین بیاورد و در نتیجه ابعاد پروفیل و حتی فونداسیون کوچک‌تر شود. سبکی یعنی نصب سریع‌تر و هزینهٔ نیروی کار کمتر. از طرف دیگر خودش عایق حرارتی و صوتی است و در ترکیب با عایق سقف، هزینهٔ انرژی سال‌ها پایین می‌ماند. مقاومت شیمیایی‌اش هم برای سوله‌هایی با بخارات خورنده لازم است.

تنوع، زیبایی و مشاورهٔ تخصصی

موج‌دار، ذوزقه‌ای، ضخامت‌ها و رنگ‌های متنوع، و ورق‌های شفاف نورگیر هم‌پروفیل — همه را داریم. تولید در طول سفارشی هم پرت را پایین می‌آورد و هم سرعت نصب را بالا. برای انتخاب نهایی، بهترین متریال برای پوشش سقف خانه‌های ویلایی را ببینید و قبل از سفارش، اشتباه‌های رایج در نصب سقف شیروانی را یک بار بخوانید تا از اول کار درست پیش برود.

جمع‌بندی: سه قاعدهٔ سریع برای انتخاب خرپا

اگر فقط سه جمله باید یادتان بماند، همین‌هاست. اول: دهانه را بگیرید — تا ۸ متر کینگ پست، ۸ تا ۱۲ متر کوئین پست، بالاتر از آن پرَت، وارن یا هاو. دوم: جنس را از روی بار و آب‌وهوا انتخاب کنید نه از روی قیمت لحظه‌ای. سوم: فاصلهٔ تیرچه‌ها و شیب را پیش از سفارش ورق قفل کنید؛ همین دو تا تعیین می‌کنند چند ورق می‌خرید و چقدر خرج می‌کنید.

هر سه قاعده در نهایت به مهندس سازه ختم می‌شوند. اگر نقشه دارید، همان را بدهید و عددش را بگیرید؛ اگر ندارید، از راهنمای گام به گام ساخت سوله صنعتی یا اجرای شیروانی سقف شروع کنید تا مسیر کار دستتان بیاید.

پرسش‌های متداول دربارهٔ انواع خرپا در سقف شیروانی

کدام نوع خرپا برای سقف سوله‌های صنعتی با دهانهٔ بزرگ مناسب‌تر است؟

پرَت، وارن یا هاو؛ هر سه فلزی‌اند و برای دهانهٔ بزرگ جواب می‌دهند. انتخاب نهایی به میزان بار وارده، طول دهانه و ملاحظات اقتصادی بستگی دارد و باید مهندس سازه تعیین‌کند. اگر هنوز در مرحلهٔ ساخت سازه‌اید، استانداردهای سوله را ببینید.

آیا می‌شود در مناطق پرباران از خرپای چوبی استفاده کرد؟

بله، به شرط اینکه چوب با مواد محافظ در برابر رطوبت، پوسیدگی و آفات تیمار شده باشد و زهکشی آب هم درست طراحی شده باشد تا رطوبت به سازهٔ چوبی نرسد. جزئیات آب‌بندی در اجرای سقف شیروانی در مناطق پرباران آمده است.

فاصلهٔ استاندارد پرلین‌ها روی خرپا چقدر است؟

به نوع و ضخامت ورق، میزان بار برف و باد منطقه و نوع خرپا بستگی دارد. برای ورق‌های UPVC پلی روف معمولاً بین ۷۰ تا ۱۲۰ سانتی‌متر می‌نشیند، اما عدد نهایی را باید مهندس سازه با مشخصات فنی ورق و بارهای طراحی حساب کند. حساب و کتاب دقیق‌تر در محاسبهٔ فاصلهٔ پرلین هست.

آیا خرپاهای فلزی در برابر آتش کاملاً مقاوم هستند؟

نه کاملاً. در مقایسه با چوب مقاومت بیشتری دارند، اما در دماهای بسیار بالا نرم می‌شوند و تغییر شکل می‌دهند که به فروپاشی سازه می‌انجامد. با پوشش‌های ضدحریق روی اعضای فلزی می‌شود این مقاومت را بالا برد؛ دربارهٔ پوشش بالای سقف هم سقف ضد حریق را ببینید.

چطور می‌توان عمر مفید خرپا را افزایش داد؟

چهار کار ساده: متریال باکیفیت بخرید، طراحی را به مهندس سازه بسپارید، اتصالات را اصولی اجرا کنید و سطح را محافظت کنید — رنگ ضدزنگ یا گالوانیزه برای فلز، تیمار برای چوب. پوشش بالای سقف هم نقش دارد؛ اگر زود خراب شود، خرپا هم در معرض رطوبت می‌ماند. اجرای صحیح را در اشتباه‌های رایج در نصب سقف شیروانی توضیح داده‌ایم.
