اهمیت و محاسبهٔ فاصله پرلین در سقف سوله UPVC: راهنمای جامع پلی روف

پرلین‌ها تیرهای افقی‌ای هستند که ورق سقف روی آن‌ها می‌نشیند و بار را به قاب اصلی سوله منتقل می‌کنند. فاصله بینشان یک عدد ساده به نظر می‌رسد، ولی در واقع محل تلاقی سه چیز است: مقاومت ورق، بار منطقه، و هزینه فولاد.

نکته‌ای که این تصمیم را جالب می‌کند این است که دو جهت مخالف دارد. فاصله بیشتر یعنی پرلین کمتر و فولاد کمتر، ولی ورق ضخیم‌تر. فاصله کمتر یعنی ورق نازک‌تر کافی است، ولی سازه سنگین‌تر می‌شود. جایی بین این دو، نقطه بهینه اقتصادی پروژه است.

پرلین چه کاری انجام می‌دهد

ورق سقف وظیفه پوشش دارد، نه باربری. هر باری که روی سقف می‌آید — برف، باد، وزن نصاب، و در پروژه‌های خورشیدی وزن پنل — در نهایت باید به پرلین برسد و از آنجا به قاب اصلی منتقل شود.

وقتی فاصله پرلین از حد مجاز ورق بیشتر باشد، ورق در وسط دهانه خم می‌شود. این خمش ابتدا موقتی است و بعد از برداشته شدن بار برمی‌گردد، ولی با تکرار، تغییر شکل دائمی می‌شود: همان چیزی که به آن «شکم دادن» می‌گویند. شکم دادن، آب را روی سقف نگه می‌دارد و از آنجا چرخه خرابی شروع می‌شود.

در پروژه‌هایی که قرار است بعداً پنل خورشیدی نصب شود، این موضوع بُعد دیگری پیدا می‌کند: استراکچر پنل باید به پرلین بسته شود، نه به ورق. یعنی فاصله پرلین، چیدمان آرایه خورشیدی را هم محدود می‌کند. اگر چنین برنامه‌ای دارید، راهنمای نصب پنل خورشیدی روی سقف سوله این هماهنگی را توضیح داده است.

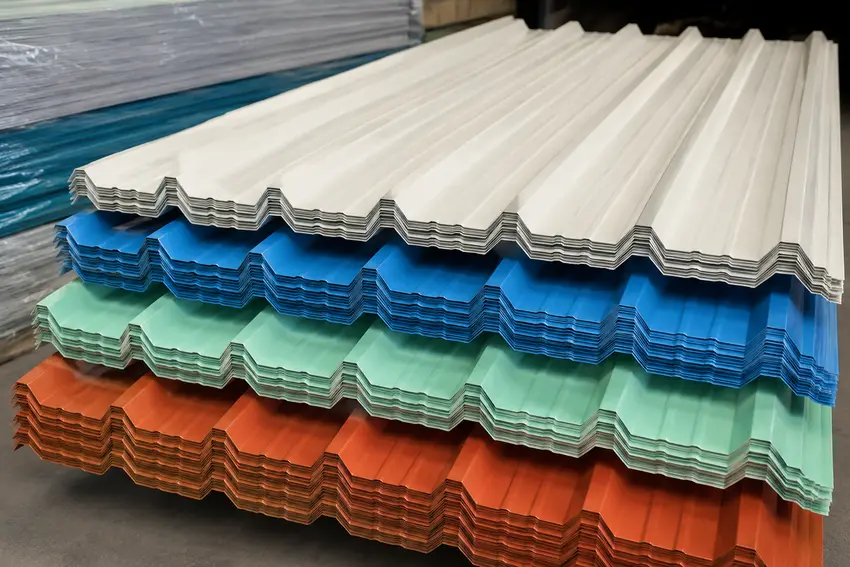

ضخامت و پروفیل ورق

مقاومت خمشی ورق تابع دو چیز است: ضخامت ماده، و شکل هندسی پروفیل.

ضخامت مستقیم عمل می‌کند — ورق ۳ میلی‌متری دهانه بیشتری از ۲ میلی‌متری می‌گیرد. اما پروفیل اثر بزرگ‌تری دارد که کمتر فهمیده می‌شود. پروفیل ذوزنقه‌ای به دلیل ارتفاع بیشتر موج، ممان اینرسی بالاتری دارد و همین باعث می‌شود در ضخامت یکسان، دهانه بیشتری را تحمل کند. به همین دلیل در سوله‌های بزرگ صنعتی و مناطق برف‌گیر، ذوزنقه‌ای انتخاب متعارف است و موج‌دار بیشتر برای سایبان، پارکینگ و انبارهای کوچک‌تر می‌رود.

برای دیدن پروفیل‌ها و ضخامت‌های موجود، راهنمای انواع ورق رنگی UPVC گزینه‌ها را با هم مقایسه کرده است.

بارهایی که باید در محاسبه بیایند

• بار مرده: وزن خود ورق و اجزای ثابت سقف. در UPVC نسبت به ورق فلزی کمتر است.
• بار برف: تابع ارتفاع از سطح دریا و موقعیت جغرافیایی؛ در بیشتر مناطق ایران تعیین‌کننده‌ترین بار.
• بار باد: هم فشار و هم مکش. مکش در حاشیه و گوشه‌های سقف چند برابر وسط است.
• بار زنده: وزن نصاب و ابزار در زمان تعمیر. بار متمرکز است و در دهانه بین دو پرلین بحرانی می‌شود.

بار برف و باد را نمی‌شود حدس زد. این اعداد از آیین‌نامه بارگذاری و داده‌های اقلیمی منطقه پروژه درمی‌آیند. اختلاف بار برف بین تهران و اردبیل چند برابر است و همان اختلاف مستقیماً روی فاصله پرلین می‌نشیند.

محدوده متعارف و چرا نباید به آن اکتفا کرد

در عمل، فاصله پرلین برای ورق UPVC معمولاً در محدوده ۸۰ سانتی‌متر تا ۱٫۵ متر قرار می‌گیرد. ورق نازک‌تر با پروفیل موج‌دار در منطقه برف‌گیر به سمت پایین این بازه می‌رود، و ورق ضخیم ذوزنقه‌ای در منطقه کم‌برف به سمت بالای آن.

اما این بازه یک نقطه شروع است، نه یک پاسخ. دلیلش ساده است: بار برف اردبیل و بار برف بندرعباس در یک بازه جا نمی‌شوند. عدد نهایی باید از جدول باربری همان پروفیل مشخص، در برابر بار طراحی همان منطقه دربیاید. برای این کار، مشخصات فنی تولیدکننده را بخواهید — نه عدد کلی از یک مقاله.

معادله اقتصادی

اینجا جایی است که تصمیم از فنی به مالی تبدیل می‌شود. فاصله پرلین بیشتر یعنی تعداد پرلین کمتر، یعنی فولاد کمتر. با قیمت فولاد، این صرفه‌جویی در یک سوله بزرگ رقم قابل توجهی می‌شود.

در مقابل، فاصله بیشتر ورق ضخیم‌تر می‌خواهد که گران‌تر است. پس معادله‌ای بین «هزینه فولاد» و «هزینه ورق» شکل می‌گیرد و پاسخش با نسبت قیمت روز این دو تغییر می‌کند. در دوره‌ای که فولاد گران است، رفتن به سمت ورق ضخیم‌تر و پرلین کمتر منطقی‌تر می‌شود؛ و برعکس.

یک هزینه سوم هم هست که معمولاً دیده نمی‌شود: پرلین بیشتر یعنی نقاط اتصال بیشتر، یعنی پیچ بیشتر و محل بالقوه نشتی بیشتر. در محیط‌های خورنده، کاهش تعداد نقاط اتصال خودش یک مزیت است.

برای مقایسه هزینه تمام‌شده گزینه‌های مختلف پوشش، تحلیل قیمت ورق ساندویچ پنل در برابر UPVC چارچوب محاسبه را باز کرده است.

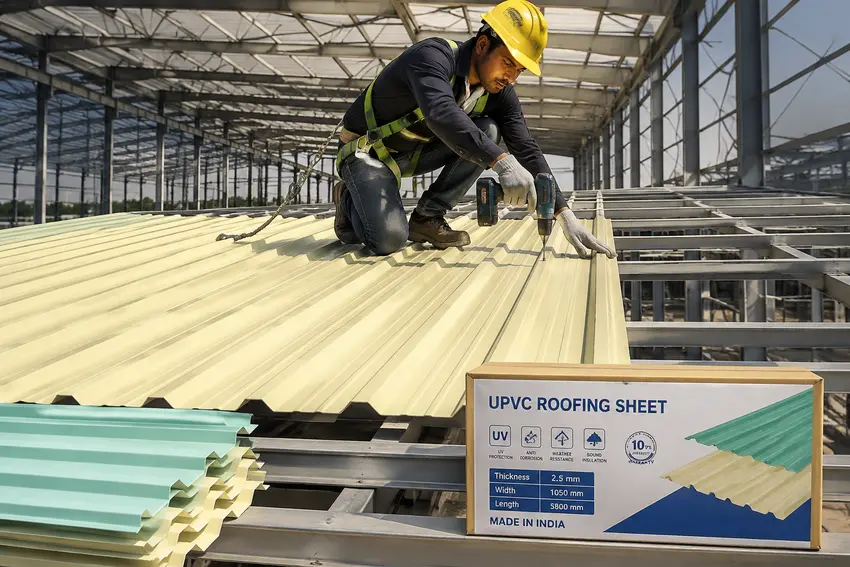

نکات اجرایی

محاسبه درست بدون اجرای درست بی‌فایده است. چهار نکته:

• تراز بودن: پرلین ناتراز، بار را نامتوازن پخش می‌کند و ورق را در یک نقطه تحت تنش موضعی می‌گذارد.
• یکنواختی فاصله: یک دهانه بزرگ‌تر از بقیه، همان دهانه‌ای است که اول شکم می‌دهد.
• پیش‌سوراخ‌کاری: قطر سوراخ ۲ تا ۳ میلی‌متر بزرگ‌تر از پیچ، برای فضای انبساط حرارتی ورق.
• گشتاور پیچ: واشر EPDM باید فشرده شود، نه له. پیچ بیش از حد سفت، ورق را به پرلین قفل می‌کند.

اقلیم و کاربری

در مناطق برف‌گیر البرز و زاگرس، بار برف تعیین‌کننده است و فاصله پرلین باید کم شود یا ورق ضخیم‌تر با پروفیل ذوزنقه‌ای انتخاب شود.

در مناطق کویری، بار برف مسئله نیست ولی تابش شدید و نوسان دمای شبانه‌روزی مطرح می‌شود. اینجا لایه محافظ ASA و رعایت انبساط حرارتی در نصب، مهم‌تر از فاصله پرلین است.

در مناطق ساحلی و صنعتی، خوردگی حرف اول را می‌زند. ورق UPVC خودش زنگ نمی‌زند، ولی پرلین فولادی زیرش می‌زند. پوشش ضدزنگ پرلین را جدی بگیرید و کاهش تعداد نقاط اتصال را به‌عنوان یک مزیت در نظر بگیرید.

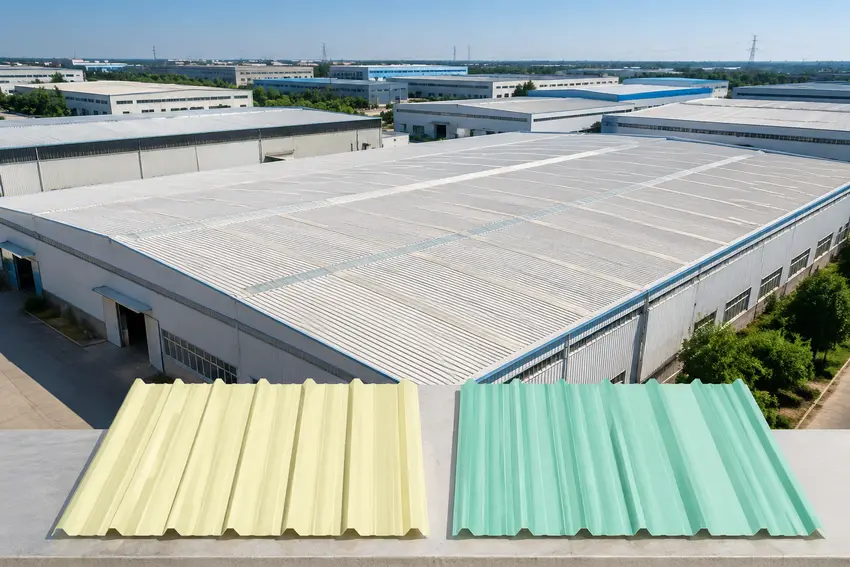

در مرغداری، علاوه بر بار، مقاومت در برابر آمونیاک و امکان استفاده از نوار نورگیر هم‌پروفیل مطرح است. برای مرور کامل گزینه‌های پوشش سقف سوله، مقاله اختصاصی‌اش را ببینید.

مشاوره فنی رایگان و استعلام قیمت پلی روف

پرسش‌های متداول

فاصله پرلین برای ورق UPVC چقدر است؟

محدوده متعارف ۸۰ سانتی‌متر تا ۱٫۵ متر، بسته به ضخامت، پروفیل و بار منطقه. عدد دقیق باید از جدول باربری همان پروفیل در برابر بار طراحی منطقه دربیاید، نه از یک بازه عمومی.

می‌شود فاصله را زیاد کرد تا هزینه کم شود؟

بله، ولی باید با ورق ضخیم‌تر یا پروفیل مقاوم‌تر جبران شود. صرفه‌جویی در فولاد در برابر گرانی ورق قرار می‌گیرد و پاسخ بهینه به نسبت قیمت روز این دو بستگی دارد.

تفاوت پروفیل موج‌دار و ذوزنقه‌ای در این محاسبه چیست؟

ذوزنقه‌ای به دلیل ارتفاع بیشتر موج، ممان اینرسی و مقاومت خمشی بالاتری دارد و در ضخامت یکسان دهانه بیشتری می‌گیرد. در برابر کمانش موضعی ناشی از مکش باد هم پایدارتر است.

چرا واشر EPDM لازم است؟

دو کار می‌کند: محل پیچ را آب‌بندی می‌کند، و با خاصیت ارتجاعی‌اش اجازه می‌دهد ورق در اثر انبساط حرارتی کمی حرکت کند بدون اینکه دور سوراخ ترک بخورد.

فاصله پرلین روی عایق‌بندی اثر دارد؟

مستقیم نه. اما پرلین‌بندی درست از شکم دادن و تغییر شکل ورق جلوگیری می‌کند، و همان تغییر شکل است که در درازمدت درز و شکاف می‌سازد و عایق‌بندی را از بین می‌برد.
