آهن کشی سقف شیروانی: راهنمای جامع طراحی و اجرا

آهن کشی سقف شیروانی، ستون فقرات هر سقف شیب‌دار است؛ هم وزن پوشش سقف را تحمل می‌کند و هم باید در برابر باد، برف و زلزله مقاومت کند. انتخاب نوع پروفیل، فاصله پرلین‌ها و نحوه اجرا، سه عامل اصلی در ساخت یک سقف ایمن و بادوام هستند. در ادامه، نکات کلیدی آهن کشی را گام‌به‌گام بررسی می‌کنیم تا انتخابی آگاهانه و اجرایی بی‌نقص داشته باشید.

یک سازه فلزی مستحکم و مهندسی‌شده، زیربنای دوام سقف شماست. بدون آهن کشی دقیق و متناسب با نوع پوشش و شرایط اقلیمی، حتی بهترین ورق‌های سقفی هم عملکرد ایده‌آلی نخواهند داشت. از سوله‌های صنعتی و انبارها گرفته تا پارکینگ و مرغداری، هر پروژه نیازمند توجه به جزئیات این بخش است.

📐 اصول مهندسی در طراحی آهن‌کشی سقف شیروانی

طراحی آهن کشی سقف شیروانی فراتر از نصب چند پروفیل است؛ این فرآیند نیازمند محاسبات دقیق مهندسی برای تضمین پایداری و ایمنی سازه در طولانی‌مدت است. اولین گام، تعیین بارهای وارده بر سقف است. این بارها شامل بار مرده (وزن خود سازه، پوشش سقف، تأسیسات)، بار زنده (وزن انسان‌ها در حین تعمیر و نگهداری)، بار برف و بار باد می‌شود. در مناطق مختلف ایران، میزان بار برف و سرعت باد می‌تواند بسیار متفاوت باشد و این موضوع تأثیر مستقیمی بر انتخاب مقاطع فولادی و فواصل آن‌ها دارد.

شیب سقف نیز یکی از پارامترهای حیاتی در طراحی است. شیب مناسب نه تنها به زهکشی مؤثر آب باران و برف کمک می‌کند، بلکه در زیبایی‌شناسی و معماری سازه نیز نقش دارد. برای ورق‌های UPVC پلی روف، حداقل شیب توصیه شده معمولاً بین ۱۰ تا ۱۵ درصد (حدود ۶ تا ۸.۵ درجه) است، اما در مناطق با بارندگی و برف سنگین، افزایش شیب تا ۲۰-۲۵ درصد (حدود ۱۱ تا ۱۴ درجه) می‌تواند عملکرد زهکشی را بهبود بخشد. این شیب توسط طراحی خرپاها و تیرهای اصلی تعیین می‌شود.

در طراحی، باید به جزئیاتی مانند نوع اتصال (جوش یا پیچ و مهره)، کیفیت جوشکاری و رعایت مقررات ملی ساختمان توجه ویژه داشت. یک طراحی اصولی، علاوه بر ایمنی، به بهینه‌سازی مصرف آهن و کاهش هزینه‌های کلی پروژه نیز منجر می‌شود. مشاوران فنی پلی روف می‌توانند در زمینه تطبیق طراحی سازه شما با الزامات نصب ورق‌های UPVC، راهنمایی‌های تخصصی ارائه دهند.

📏 محاسبه فاصله پرلین‌ها و تأثیر آن بر انتخاب ورق

پرلین‌ها (Purlins) تیرهای فرعی هستند که به‌صورت افقی و موازی با خط الراس سقف نصب می‌شوند و وظیفه تحمل مستقیم وزن ورق‌های سقفی و انتقال آن به تیرهای اصلی یا خرپاها را بر عهده دارند. فاصله پرلین‌ها از یکدیگر (Purlin Spacing) یکی از مهم‌ترین عوامل در تعیین مقاومت سقف و طول عمر ورق‌های پوششی است. اگر این فاصله بیش از حد زیاد باشد، ورق‌های سقف ممکن است در اثر وزن برف، باد یا حتی تردد نفرات، دچار شکم‌دادگی، شکستگی یا دفرمگی شوند.

برای ورق‌های سقفی UPVC پلی روف، فاصله پرلین‌ها به ضخامت ورق، پروفیل (موج‌دار یا ذوزنقه‌ای)، و بارهای وارده (برف، باد) بستگی دارد. به‌طور کلی، برای ورق‌های UPVC با ضخامت استاندارد، این فاصله در محدودهٔ متعارف ۸۰ سانتی‌متر تا ۱٫۵ متر قرار دارد و برای ضخامت استاندارد ورق معمولاً ۹۰ تا ۱۲۰ سانتی‌متر در نظر گرفته می‌شود. هرچه ضخامت ورق بیشتر و پروفیل آن دارای استحکام خمشی بالاتری باشد (مانند ورق‌های ذوزنقه‌ای با گام‌های بلندتر)، می‌توان فاصله پرلین‌ها را تا حدی افزایش داد. مشاوران فنی پلی روف بر اساس ضخامت ورق، نوع پروفیل انتخابی و شرایط اقلیمی پروژه شما، فاصله دقیق و بهینه پرلین‌ها را توصیه می‌کنند. رعایت این فاصله‌ها نه تنها به دوام و پایداری سقف کمک می‌کند، بلکه از بروز مشکلات رایج مانند چکه کردن سقف ناشی از تغییر شکل ورق‌ها نیز جلوگیری می‌نماید.

🛠️ انواع پروفیل‌های مورد استفاده

تنوع پروفیل‌های فولادی در بازار، امکان طراحی سازه‌هایی با ابعاد و مقاومت‌های متفاوت را فراهم می‌کند. انتخاب نوع پروفیل برای آهن کشی سقف شیروانی، به عوامل متعددی از جمله دهانه سقف، ارتفاع، بارهای وارده، بودجه و سهولت اجرا بستگی دارد.

• قوطی (پروفیل مربع و مستطیل): یکی از پرکاربردترین پروفیل‌ها در آهن کشی سقف شیروانی است. به دلیل استحکام بالا در برابر بارهای خمشی و پیچشی، اغلب برای پرلین‌ها، خرپاها و گاهی ستون‌های سبک‌تر استفاده می‌شود. ابعاد و ضخامت‌های متنوعی دارد که امکان انتخاب متناسب با نیاز پروژه را فراهم می‌کند.
• نبشی (Angle Bar): معمولاً برای ساخت خرپاها، بادبندها و اتصالات فرعی به کار می‌رود. نبشی‌ها به دلیل شکل L مانند خود، در برابر بارهای فشاری و کششی مقاومت خوبی از خود نشان می‌دهند.
• ناودانی (Channel Bar): مشابه نبشی، در ساخت خرپاها و تیرهای فرعی کاربرد دارد. ناودانی به دلیل مقطع U شکل خود، استحکام خمشی بیشتری نسبت به نبشی در یک جهت خاص دارد.
• تیرآهن (I-Beam و H-Beam): برای دهانه‌های بزرگ‌تر و بارهای سنگین‌تر، مانند تیرهای اصلی و ستون‌های سازه‌های صنعتی بزرگ، از تیرآهن‌های I شکل (IPE و INP) و H شکل (IPB) استفاده می‌شود. این پروفیل‌ها به دلیل مقاومت بالا در برابر خمش، انتخاب مناسبی برای سازه‌های با دهانه وسیع هستند.
• پروفیل Z و C: این پروفیل‌ها که به روش نورد سرد تولید می‌شوند، معمولاً برای پرلین‌ها در سازه‌های سبک‌تر و سوله‌های پیش‌ساخته به کار می‌روند. وزن کمتر و سهولت نصب از مزایای آن‌هاست.

انتخاب صحیح هر یک از این پروفیل‌ها، نیازمند دانش فنی و تجربه است. مهندسان سازه با در نظر گرفتن تمام جوانب پروژه، بهترین ترکیب پروفیل‌ها را برای آهن کشی سقف شیروانی شما پیشنهاد خواهند داد.

🚧 مراحل اجرای آهن‌کشی و نکات مهم

اجرای صحیح آهن کشی سقف شیروانی، تأثیری مستقیم بر عملکرد و دوام سقف دارد. هر مرحله باید با دقت و نظارت کامل انجام شود تا از بروز مشکلات احتمالی در آینده جلوگیری گردد. فرآیند اجرا معمولاً پس از اتمام فونداسیون و نصب ستون‌های اصلی آغاز می‌شود.

1. نصب ستون‌ها و تیرهای اصلی: ابتدا ستون‌های اصلی سازه با رعایت تراز و شاقول دقیق نصب می‌شوند. سپس تیرهای اصلی که وظیفه اتصال ستون‌ها و تحمل بار خرپاها را دارند، در جای خود قرار می‌گیرند و به ستون‌ها متصل می‌شوند.
2. مونتاژ و نصب خرپاها: خرپاها که معمولاً در کارگاه ساخته و سپس به محل پروژه منتقل می‌شوند، بر روی تیرهای اصلی نصب می‌گردند. تراز بودن خرپاها و رعایت شیب مورد نظر در این مرحله بسیار مهم است. بادبندهای طولی و عرضی نیز برای افزایش صلبیت خرپاها نصب می‌شوند.

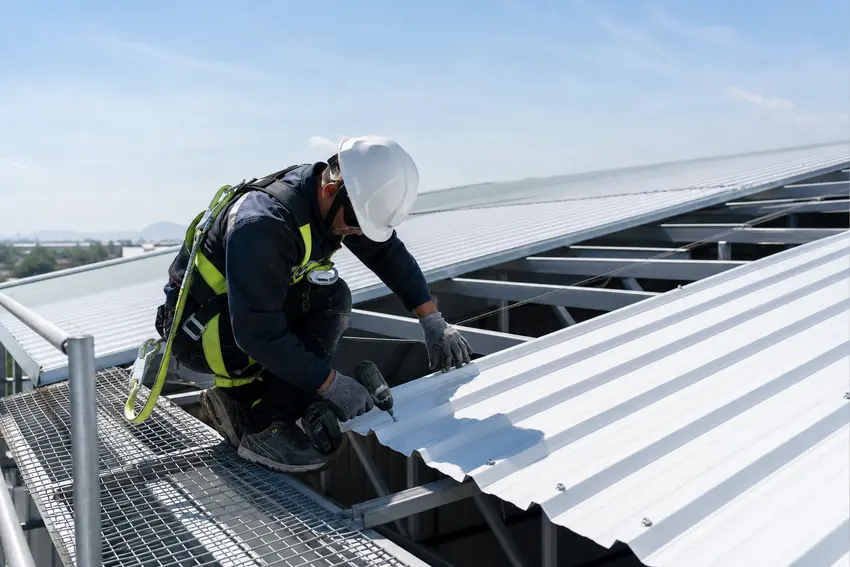

3. نصب پرلین‌ها: پس از نصب خرپاها، نوبت به پرلین‌ها می‌رسد. پرلین‌ها باید با فواصل دقیق و یکنواخت (همانطور که در بخش قبل توضیح داده شد) بر روی بالایی خرپاها جوش یا پیچ شوند. تراز بودن سطح پرلین‌ها برای نصب صحیح ورق‌های سقفی حیاتی است.
4. نصب بادبندهای سقفی: برای مقابله با بارهای جانبی و جلوگیری از تغییر شکل سقف، بادبندهای سقفی (معمولاً به صورت ضربدری) بین پرلین‌ها نصب می‌شوند.
5. آماده‌سازی برای پوشش سقف: پس از اتمام آهن کشی، سطح سازه باید از هرگونه پلیسه جوش، زنگ‌زدگی و آلودگی پاک شود و سپس با ضدزنگ و رنگ مناسب پوشش داده شود تا در برابر خوردگی محافظت گردد.

در تمام مراحل اجرا، استفاده از نیروهای متخصص و باتجربه، ابزارآلات مناسب و رعایت نکات ایمنی کار در ارتفاع ضروری است. کارشناسان پلی روف می‌توانند در زمینه استانداردهای آهن کشی متناسب با ورق‌های UPVC و همچنین جزئیات فنی نصب، مشاوره ارائه دهند.

🌱 ملاحظات زیست‌محیطی و پایداری

توجه به پایداری و کاهش اثرات زیست‌محیطی در صنعت ساختمان هر سال جدی‌تر می‌شود. انتخاب مصالح مناسب برای سازه و پوشش سقف، می‌تواند به دستیابی به این اهداف کمک کند. فولاد، ماده اصلی آهن‌کشی، قابلیت بازیافت بالایی دارد و می‌توان آن را بارها دوباره به چرخه تولید برگرداند. از سوی دیگر، ورق‌های UPVC پلی‌روف نیز با ویژگی‌های خاص خود، به پایداری بیشتر ساختمان کمک می‌کنند.

ویژه‌ترین مزیت این ورق‌ها، خاصیت عایق حرارتی آن‌هاست. ساختار پلیمری آن‌ها انتقال حرارت را کم می‌کند؛ در تابستان گرما کمتر وارد ساختمان می‌شود و در زمستان حرارت کمتری هدر می‌رود.

نتیجه، کاهش هزینه سرمایش و گرمایش و کاهش انتشار گازهای گلخانه‌ای است. این موضوع به‌ویژه در سوله‌های صنعتی، مرغداری‌ها و انبارها که مصرف انرژی بالایی دارند، مهم است.

علاوه بر این، ورق‌های UPVC مقاومت بالایی در برابر مواد شیمیایی و رطوبت دارند، که این ویژگی آن‌ها را برای استفاده در مناطق صنعتی، شیمیایی و ساحلی ایده‌آل می‌سازد. طول عمر بالا و نیاز کم به نگهداری و تعمیر، از دیگر مزایای زیست‌محیطی این محصول است که به کاهش تولید پسماند و مصرف منابع کمک می‌کند. با انتخاب آهن کشی استاندارد و پوشش سقف UPVC پلی روف، نه تنها یک سقف مقاوم و بادوام خواهید داشت، بلکه به حفظ محیط زیست نیز کمک کرده‌اید.

💡 چرا آهن‌کشی در پروژه‌های صنعتی و کشاورزی اهمیت دوچندان دارد؟

در پروژه‌های صنعتی، کشاورزی (مانند مرغداری‌ها، گاوداری‌ها) و انبارها، سقف شیروانی نه تنها یک محافظ در برابر عوامل جوی است، بلکه نقش حیاتی در عملکرد و بهره‌وری مجموعه ایفا می‌کند. آهن کشی مستحکم و دقیق در این نوع سازه‌ها، از اهمیت دوچندانی برخوردار است.

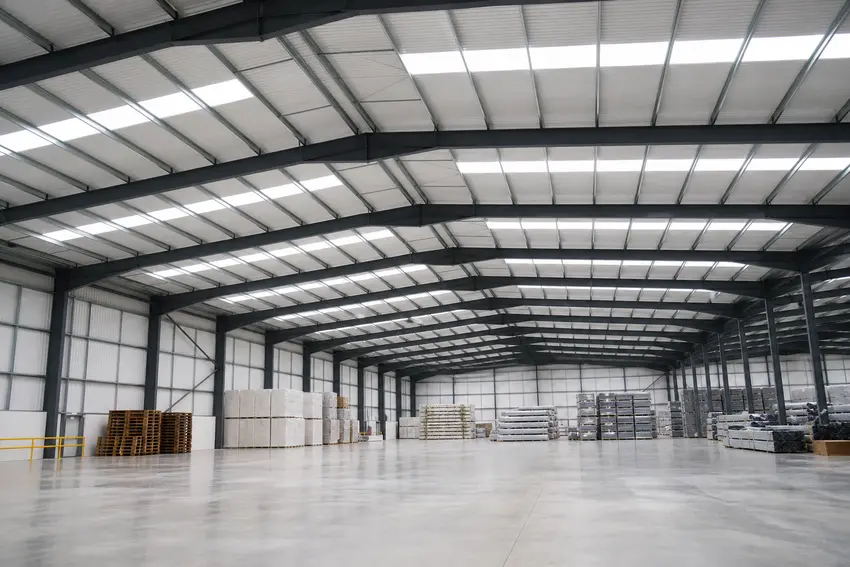

در یک سوله صنعتی، سقف باید تحمل بارهای سنگین ناشی از تجهیزات معلق، تهویه مطبوع، سیستم‌های روشنایی و گاهی حتی جرثقیل‌های سقفی را داشته باشد. یک آهن کشی ضعیف می‌تواند منجر به لرزش سازه، ایجاد ترک در پوشش سقف و حتی حوادث جبران‌ناپذیر شود. علاوه بر این، در محیط‌های صنعتی که ممکن است بخارات شیمیایی وجود داشته باشد، انتخاب فولاد با پوشش‌های محافظ مناسب برای آهن کشی و همچنین استفاده از ورق‌های UPVC مقاوم در برابر مواد شیمیایی پلی روف، ضروری است.

در مرغداری‌ها و دامداری‌ها، کنترل دما و رطوبت برای سلامت حیوانات و بهره‌وری تولید بسیار مهم است. یک سقف با آهن کشی مناسب و پوشش UPVC که خاصیت عایق حرارتی دارد، به حفظ دمای مطلوب داخل سالن کمک کرده و از نوسانات شدید دمایی جلوگیری می‌کند. این موضوع به معنای کاهش استرس حرارتی بر دام و طیور و در نتیجه، افزایش بازدهی است. همچنین، مقاومت ورق‌های UPVC در برابر فضولات حیوانی و مواد شوینده، به حفظ بهداشت و طول عمر سقف کمک شایانی می‌کند. برای اطلاعات بیشتر درباره اجرای زیرسازی سقف شیروانی به راهنمای مرتبط مراجعه کنید.

برای پارکینگ‌ها و سایبان‌ها نیز، آهن کشی سقف شیروانی باید به گونه‌ای طراحی شود که علاوه بر تحمل بار برف و باد، زیبایی بصری و هماهنگی با معماری کلی فضا را نیز فراهم آورد. استفاده از ورق‌های شفاف و نورگیر هم‌پروفیل سقف پارکینگ در کنار ورق‌های مات، امکان تأمین نور طبیعی را بدون نیاز به سازه اضافی فراهم می‌کند.

پلی روف با تجربه طولانی در تولید ورق‌های سقفی UPVC متناسب با اقلیم و نیازهای صنعتی ایران، آماده ارائه مشاوره فنی رایگان به کارفرمایان، پیمانکاران و خریداران عمده است تا بهترین و اقتصادی‌ترین راه‌حل را برای پروژه‌های شما ارائه دهد. کافی است با ما تماس بگیرید.

✅ چرا پلی‌روف بهترین انتخاب برای پوشش سقف شیروانی شماست؟

انتخاب پوشش سقف، گام نهایی و بسیار مهمی پس از آهن کشی سقف شیروانی است. در این مرحله، کیفیت، دوام و تناسب مصالح با شرایط محیطی حرف اول را می‌زند. پلی روف، با افتخار به عنوان نخستین تولیدکننده سقف UPVC در ایران، با تکیه بر دانش فنی روز و تجربه انباشته، محصولاتی را عرضه می‌کند که پاسخی جامع به نیازهای بازار ایران است.

یکی از دلایل اصلی برتری ورق‌های پلی روف، فرمولاسیون اختصاصی آن‌هاست که به طور ویژه برای مقاومت در برابر اقلیم‌های متنوع ایران طراحی شده است. از آفتاب سوزان و اشعه UV شدید مناطق مرکزی و جنوبی گرفته تا رطوبت بالا و هوای خورنده مناطق ساحلی و صنعتی، ورق‌های UPVC پلی روف با لایه محافظ ASA، عملکرد بی‌نظیری از خود نشان می‌دهند. این فرمولاسیون، تضمین‌کننده مقاومت در برابر تغییر رنگ، شکنندگی و خوردگی در بلندمدت است.

تنوع محصول در پلی روف نیز یکی دیگر از مزیت‌های رقابتی ماست. ما ورق‌های سقفی UPVC موج‌دار (کرکره‌ای) و ذوزنقه‌ای (تراپزوئید) را در ضخامت‌ها و عرض‌های مفید متنوع تولید می‌کنیم. همچنین، ورق‌های شفاف و نورگیر هم‌پروفیل ما، امکان تأمین نور طبیعی را بدون نیاز به سازه اضافی و با حفظ یکپارچگی سقف فراهم می‌آورند. قطعات تکمیلی و فلاشینگ شامل تاج سقف، درپوش لبه، ناودانی و درزبند، به همراه ملزومات نصب مانند پیچ خودکار با واشر آب‌بند EPDM و نوار درزگیر، همگی در راستای یک پوشش سقف کامل و بی‌نقص ارائه می‌شوند.

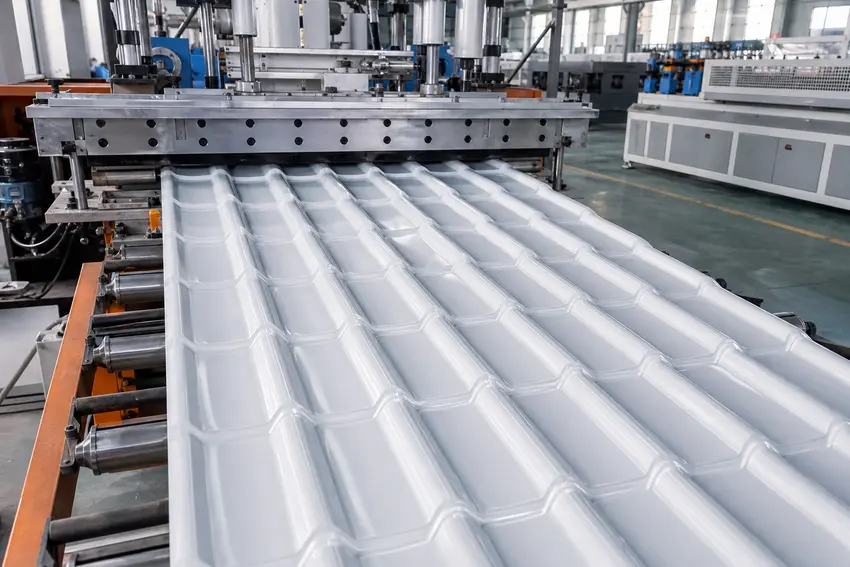

تولید داخلی با کنترل کیفیت دقیق در تمام مراحل خط تولید، امکان تولید در طول‌های سفارشی را برای پروژه‌های خاص فراهم می‌کند که به کاهش پرت مصالح و سرعت بخشیدن به فرآیند نصب کمک می‌کند. همچنین، تیم مشاوره فنی رایگان پلی روف، از مرحله طراحی تا اجرا، در کنار شماست تا با ارائه راهنمایی‌های تخصصی، بهترین انتخاب را برای آهن کشی سقف شیروانی و پوشش نهایی آن داشته باشید. ما به پشتیبانی از مشتریان و نمایندگان خود در سراسر کشور متعهدیم و آماده همکاری با خریداران عمده و پیمانکاران محترم هستیم.

❓ پرسش‌های متداول

آیا آهن کشی سقف شیروانی با ورق گالوانیزه متفاوت است؟

اصول کلی آهن کشی برای انواع پوشش‌های سقف شیروانی مشابه است، اما جزئیات مانند فاصله پرلین‌ها می‌تواند متفاوت باشد. ورق‌های UPVC پلی روف به دلیل وزن سبک‌تر و مقاومت خمشی بالا، ممکن است امکان افزایش جزئی فاصله پرلین‌ها را نسبت به ورق‌های سنگین‌تر فراهم کنند که این موضوع باید با مشاوره فنی تعیین شود.

چگونه می‌توان عمر آهن کشی سقف را افزایش داد؟

عمر آهن کشی سقف با استفاده از ضدزنگ و رنگ‌آمیزی مناسب، بازرسی‌های دوره‌ای برای شناسایی و رفع خوردگی، و اطمینان از عدم تجمع رطوبت در نقاط اتصال افزایش می‌یابد. همچنین، انتخاب پوشش سقف مناسب مانند UPVC که نیاز به نگهداری کمتری دارد، به حفظ سازه زیرین نیز کمک می‌کند.

آیا ورق‌های UPVC پلی روف تحمل بار برف سنگین را دارند؟

بله، ورق‌های UPVC پلی روف با ضخامت‌های مختلف و پروفیل‌های مهندسی‌شده، مقاومت بسیار خوبی در برابر بار برف از خود نشان می‌دهند. تحمل بار برف به عواملی مانند ضخامت ورق، پروفیل، فاصله پرلین‌ها و شیب سقف بستگی دارد که باید بر اساس استانداردها و محاسبات مهندسی منطقه تعیین شود.

آیا آهن کشی سقف شیروانی برای مناطق بادخیز نیاز به تقویت خاصی دارد؟

بله، در مناطق بادخیز، طراحی آهن کشی باید با در نظر گرفتن بارهای جانبی ناشی از باد انجام شود. نصب بادبندهای کافی و اتصالات مستحکم‌تر در نقاط کلیدی سازه، برای مقابله با نیروهای مکش و فشار باد ضروری است. همچنین، نحوه نصب و مهار ورق‌های UPVC نیز در این مناطق اهمیت ویژه‌ای دارد.

آیا می‌توان از آهن کشی قدیمی برای نصب ورق UPVC استفاده کرد؟

در بسیاری از موارد، می‌توان از آهن کشی موجود برای نصب ورق‌های UPVC استفاده کرد، مشروط بر اینکه سازه قدیمی از استحکام کافی برخوردار باشد و فواصل پرلین‌ها با الزامات نصب ورق‌های UPVC مطابقت داشته باشد. بازرسی و تأیید مهندس سازه قبل از هرگونه اقدام ضروری است. در صورت نیاز به تقویت یا تغییرات جزئی در آهن کشی، مشاوران پلی روف می‌توانند راهنمایی‌های لازم را ارائه دهند.
