ورق UPVC در برابر تغییر دما حرکت میکند، و بیشتر از آنچه معمولاً تصور میشود. این تنها ویژگیای است که اگر در نصب نادیده گرفته شود، هیچ کیفیتی در خود ورق نمیتواند جبرانش کند.
بیایید با عدد شروع کنیم، چون عدد این موضوع را از یک هشدار کلی به یک مسئله اجرایی مشخص تبدیل میکند.
چقدر حرکت میکند؟
ضریب انبساط حرارتی خطی UPVC حدود ۶ تا ۸ در ۱۰ به توان منفی ۵ به ازای هر درجه سانتیگراد است. یعنی یک ورق ۶ متری، در بازه دمایی ۵۰ درجه (از دمای سطح در صبح زمستان تا ظهر تابستان که سطح سقف بهراحتی از دمای هوا فراتر میرود)، حدود ۱۸ تا ۲۴ میلیمتر تغییر طول میدهد. برای مقایسه: ورق گالوانیزه در همان شرایط حدود ۴ میلیمتر. یعنی UPVC تقریباً پنج برابر فولاد حرکت میکند.
دو سانتیمتر جابهجایی در یک ورق قفلشده، تنشی ایجاد میکند که یا سوراخ پیچ را بیضی و ترکدار میکند، یا ورق را بین دو پرلین موج میاندازد. هر دو حالت در نهایت به یک جا میرسند: نشتی.
| موضوع | چه اتفاقی میافتد اگر رعایت نشود | راهکار |
|---|---|---|
| پیشسوراخکاری | ترک شعاعی دور سوراخ پیچ در سال دوم تا سوم | سوراخ ۲ تا ۳ میلیمتر بزرگتر از قطر پیچ؛ در ورقهای بلند بیشتر |
| گشتاور پیچ | له شدن واشر، قفل شدن ورق روی پرلین، ترک | پیچگوشتی با تنظیم گشتاور؛ واشر باید فشرده شود نه له |
| واشر EPDM | خشکی و ترک واشر، نشتی از محل پیچ | واشر مقاوم به UV؛ واشر پلاستیکی ساده جواب نمیدهد |
| اورلپ | فشرده شدن ورقها به هم و حذف فضای حرکت | اورلپ طولی ۱۵ تا ۲۰ سانتیمتر؛ پیچ نباید دو ورق را به هم قفل کند |
| رنگ ورق | دمای سطح بالاتر، دامنه حرکت بیشتر | رنگ روشن در مناطق آفتابخیز؛ لایه ASA برای حفظ بازتاب در طول سالها |
چرا این پدیده در ایران جدیتر است
در اقلیم معتدل، دامنه دمایی سطح سقف کمتر است و حرکت ورق در محدودهای میماند که خطای نصب را میبخشد. در کویر مرکزی ایران، اختلاف دمای سطح سقف بین شب و ظهر تابستان میتواند از ۵۰ درجه هم بگذرد — سطح سقف تیره در ظهر تابستان بهراحتی به ۷۰ درجه میرسد در حالی که هوا ۴۰ درجه است.
نکته دوم اینکه این حرکت روزانه تکرار میشود. یک بار انبساط ۲ سانتیمتری ورق را نمیشکند؛ سه هزار چرخه انبساط و انقباض در یک ورق قفلشده، آن را میشکند. به همین دلیل ترکهای ناشی از این مسئله معمولاً در سال دوم و سوم ظاهر میشوند، نه بلافاصله بعد از نصب — و همین باعث میشود علتش اشتباه تشخیص داده شود.
راهکارهای اجرایی
پیشسوراخکاری
مهمترین بند. سوراخ باید ۲ تا ۳ میلیمتر بزرگتر از قطر شفت پیچ باشد تا ورق بتواند زیر سرپیچ بلغزد. برای پیچ ۶ میلیمتری یعنی مته ۸ تا ۹ میلیمتر.
یک نکته که کمتر گفته میشود: در ورقهای بلند، پیچهای نزدیک به وسط ورق تقریباً بیحرکت میمانند و بیشترین جابهجایی در دو انتها اتفاق میافتد. اگر ورق شما بلندتر از ۶ متر است، برای سوراخهای انتهایی کلیرانس بیشتری در نظر بگیرید.
واشر EPDM
واشر EPDM دو کار میکند: آببندی محل پیچ، و جذب بخشی از حرکت ورق به لطف خاصیت ارتجاعیاش. کیفیتش مهم است — واشری که در برابر UV مقاوم نباشد، ظرف دو تابستان خشک و ترک میخورد و همانجا تبدیل به نقطه نشتی میشود.

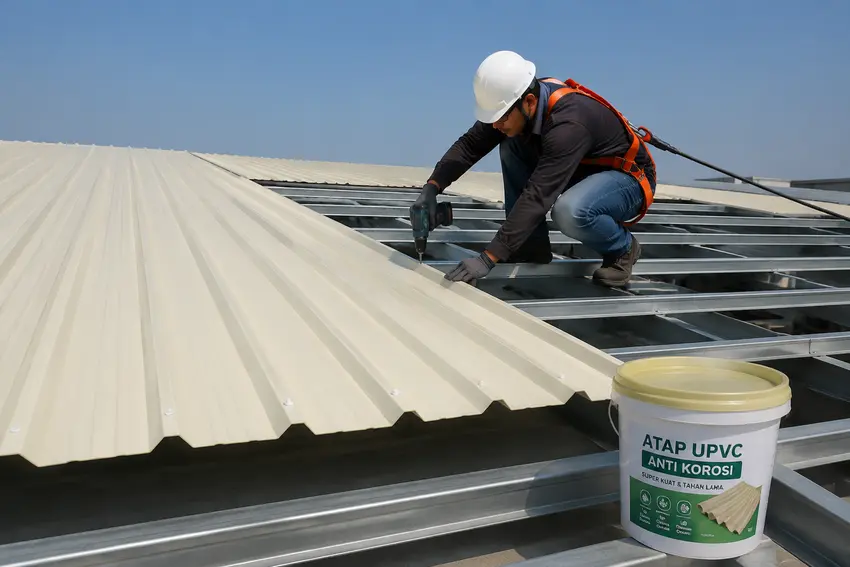

گشتاور پیچ
پیچ بیش از حد سفت، دقیقاً همان کاری را میکند که پیشسوراخکاری برای جلوگیریاش انجام شده: ورق را روی پرلین قفل میکند. معیار ساده این است که واشر باید کمی پهن شود، نه اینکه از زیر سرپیچ بیرون بزند. پیچگوشتی برقی با تنظیم گشتاور این را قابل تکرار میکند؛ بدون آن، نتیجه به حس نصاب بستگی دارد و در طول یک سقف بزرگ یکنواخت نمیماند.
- مته با قطر ۲ تا ۳ میلیمتر بزرگتر از شفت پیچ.
- واشر EPDM مقاوم به UV، نه واشر پلاستیکی ساده.
- تنظیم گشتاور پیچگوشتی پیش از شروع کار.
- هرگز از میخ یا اتصال ثابت استفاده نکنید.
شیب، اورلپ و فاصله پرلین
شیب سقف
حداقل ۱۰ تا ۱۵ درصد. شیب کافی آب را سریع تخلیه میکند و از ماندن آب و رشد جلبک روی سطح جلوگیری میکند. در مناطق پربرف و برای ورقهای بلند، بیشتر.
اورلپ
اورلپ طولی ۱۵ تا ۲۰ سانتیمتر و عرضی یک تا دو موج. نکته مربوط به انبساط این است که پیچ در محل اورلپ نباید دو ورق را به هم قفل کند؛ اگر دو ورق مثل یک قطعه واحد رفتار کنند، طول مؤثر و در نتیجه جابهجایی دو برابر میشود.
فاصله پرلین
برای ورقهای UPVC با ضخامت استاندارد معمولاً بین ۹۰ تا ۱۲۰ سانتیمتر، که در مناطق بادخیز یا با بار برف سنگین باید کم شود. عدد نهایی از محاسبه بار منطقه درمیآید، نه از جدول عمومی.
هشدار ایمنی
کار در ارتفاع بدون هارنس، کفش ایمنی و کلاه انجام نشود. روی سقف UPVC مستقیم راه نروید؛ از الوار پخشکننده بار استفاده کنید تا وزن روی یک نقطه متمرکز نشود. این هم برای ایمنی فرد لازم است و هم برای سلامت ورق.

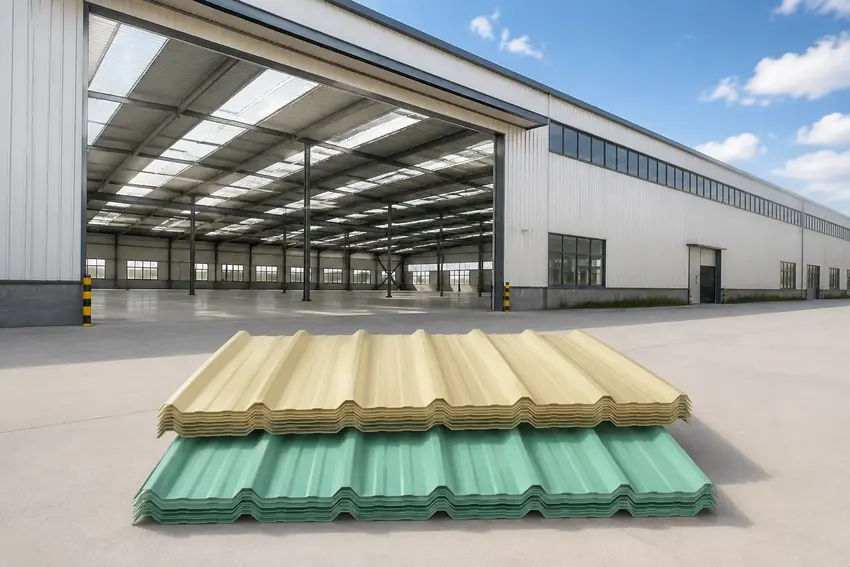

رنگ ورق: متغیری که مستقیماً دامنه حرکت را کم میکند
هرچه سطح ورق گرمتر شود، دامنه انبساط بیشتر است. رنگ روشن تابش بیشتری بازتاب میدهد و دمای سطح را پایینتر نگه میدارد — یعنی هم ورق کمتر حرکت میکند و هم فضای زیرین خنکتر میماند.
لایه ASA در این معادله نقش دوم را دارد: مانع زرد و کدر شدن سطح میشود. سطحی که رنگ باخته، بازتاب اولیهاش را از دست داده و گرمتر میشود، یعنی بهمرور دامنه حرکتش هم بیشتر میشود. برای دیدن رنگها و پروفیلهای موجود، راهنمای انواع ورق رنگی UPVC جزئیات را باز کرده است.
طول سفارشی، راهحلی که کمتر به آن فکر میشود
هر اورلپ طولی یک نقطه اتصال اضافه است و هر نقطه اتصال، یک محل بالقوه تجمع تنش و نشتی. تولید ورق در طول سفارشی مطابق دهانه پروژه، تعداد این نقاط را کم میکند.
البته یک ملاحظه دارد: ورق بلندتر جابهجایی مطلق بیشتری دارد. ورق ۱۲ متری در همان بازه دمایی حدود ۴ سانتیمتر حرکت میکند. پس با افزایش طول، دقت در پیشسوراخکاری و کلیرانس اهمیت بیشتری پیدا میکند، نه کمتر.
قطعات تکمیلی — تاج سقف، درپوش لبه، ناودانی و درزبند — هم بهتر است همجنس ورق باشند تا در برابر تغییر دما هماهنگ با آن حرکت کنند. ترکیب فلاشینگ فلزی با ورق پلیمری، در محل اتصال اختلاف حرکت ایجاد میکند.
جنس ورق تا کجا اهمیت دارد
ضریب انبساط حرارتی خاصیت ذاتی ماده است و هیچ تولیدکنندهای نمیتواند آن را حذف کند. آنچه فرمولاسیون خوب تعیین میکند، پایداری ابعادی و مقاومت ورق در برابر همین چرخههای تکراری است — اینکه ورق بعد از هزاران چرخه انبساط و انقباض، شکننده نشود.
پلی روف بهعنوان نخستین تولیدکننده سقف UPVC در ایران، فرمولاسیون را با دامنه دمایی اقلیم داخلی تنظیم کرده است. اما صادقانه بگوییم: بهترین ورق هم با نصب غلط خراب میشود. در مقایسه با گزینههای فلزی از نظر هزینه تمامشده، مقایسه قیمت ورق ساندویچ پنل با UPVC چارچوب کاملتری میدهد.
جمعبندی
انبساط حرارتی را نمیشود حذف کرد، فقط میشود برایش فضا باز کرد. پیشسوراخکاری با کلیرانس کافی، واشر EPDM سالم، گشتاور کنترلشده و اورلپی که ورقها را به هم قفل نکند — این چهار مورد تقریباً تمام مشکلات این حوزه را پوشش میدهند. رنگ روشن و لایه ASA هم دامنه حرکت را از ابتدا کمتر میکنند.
مشاوره فنی رایگان و استعلام قیمت پلی روف
پرسشهای متداول
ورق UPVC دقیقاً چقدر تغییر طول میدهد؟
با ضریب حدود ۶ تا ۸ در ۱۰ به توان منفی ۵ بر درجه سانتیگراد، یک ورق ۶ متری در بازه ۵۰ درجه حدود ۱۸ تا ۲۴ میلیمتر. ورق ۱۲ متری حدود دو برابر این مقدار.
انبساط حرارتی باعث شل شدن پیچها میشود؟
اگر پیشسوراخکاری درست انجام شده باشد، نه. ورق زیر سرپیچ میلغزد و به پیچ نیروی برشی وارد نمیکند. مشکل وقتی پیش میآید که ورق به پیچ قفل شده باشد.
تفاوت UPVC با ورق گالوانیزه در این زمینه چقدر است؟
حدود پنج برابر. ضریب انبساط فولاد گالوانیزه تقریباً یکپنجم UPVC است، به همین دلیل اصول نصب این دو یکی نیست و نمیشود روش نصب ورق فلزی را عیناً روی ورق پلیمری اجرا کرد.
چه چیزی باعث موجافتادگی سقف UPVC میشود؟
تقریباً همیشه قفل شدن ورق: پیچ بیش از حد سفت، سوراخ بدون کلیرانس، یا اورلپی که دو ورق را به هم چسبانده. ورق جایی برای انبساط ندارد و بهجای حرکت، کمانش میکند.
چرا ترکها بعد از دو سه سال ظاهر میشوند؟
چون مسئله خستگی است، نه شکست آنی. هر شبانهروز یک چرخه انبساط و انقباض اتفاق میافتد؛ پس از هزاران چرخه، تنش انباشته در نقطه ضعف (معمولاً لبه سوراخ پیچ) به ترک تبدیل میشود.
