راهنمای جامع زهکشی و ناودانی سقف شیبدار: جلوگیری از آسیب به سازه با پلی روف

سقف شیبدار آب را از روی خودش دور می‌کند، ولی همان‌جا کارش تمام می‌شود. آبی که به لبه سقف می‌رسد، اگر جایی برای رفتن نداشته باشد، روی دیوار و پای فونداسیون می‌ریزد.

پیامدهایش هم فوری نیست، برای همین دست‌کم گرفته می‌شود: رطوبت در دیوار، ترک نما، کپک در فضای داخلی و در بدترین حالت نشست تدریجی پی. در سوله و مرغداری، همین آب می‌تواند به تجهیزات و موجودی انبار هم برسد. این مقاله درباره طراحی، محاسبه، نصب و نگهداری همین بخش است.

محاسبه ظرفیت ناودانی و لوله آب باران

این بخش همان جایی است که معمولاً با تخمین چشمی رد می‌شود و بعد در اولین رگبار سنگین، ناودانی سرریز می‌کند. محاسبه بر سه پارامتر استوار است: مساحت تصویر افقی سقف، شدت بارندگی طرح منطقه، و شیب.

به‌عنوان نقطه شروع، برای هر حدود ۱۰۰ متر مربع سطح افقی سقف، یک لوله آب باران با قطر ۱۰ سانتی‌متر در نظر بگیرید. در مناطق پرباران این نسبت باید افزایش پیدا کند. شیب طولی ناودانی هم باید حدود ۱ تا ۲ میلی‌متر در هر متر به سمت لوله قائم باشد؛ ناودانی تراز، آب را در خودش نگه می‌دارد و همان آب راکد شروع رسوب و گرفتگی است.

برای سقف‌های بزرگ سوله و مرغداری که حجم رواناب زیاد است، این اعداد سرانگشتی کافی نیستند و باید محاسبه دقیق انجام شود.

انتخاب جنس ناودانی

ناودانی‌های رایج بازار فلزی (گالوانیزه، آلومینیوم، مس) یا پلیمری (UPVC) هستند. انتخاب بین این دو بیشتر از آنکه به قیمت اولیه ربط داشته باشد، به محیط پروژه برمی‌گردد.

در محیط خورنده — سواحل، کارخانه شیمیایی، مرغداری با بخار آمونیاک — ناودانی فلزی همان مسیری را می‌رود که ورق فلزی: زنگ می‌زند و نیاز به رنگ‌آمیزی دوره‌ای پیدا می‌کند. UPVC در همان شرایط دست‌نخورده می‌ماند. اگر ورق سقف هم UPVC باشد، هم‌جنس بودن ناودانی مزیت دومی هم دارد: ضریب انبساط حرارتی یکسان، یعنی در محل اتصال تنش کمتری ایجاد می‌شود.

• مقاومت در برابر خوردگی: زنگ نمی‌زند، حتی در محیط مرطوب و صنعتی.
• مقاومت در برابر UV: با فرمولاسیون مناسب، رنگ و انعطافش را زیر آفتاب حفظ می‌کند.
• وزن سبک: نصب ساده‌تر و بار کمتر روی سازه و بست‌ها.
• بدون نیاز به رنگ‌آمیزی دوره‌ای: برخلاف نمونه فلزی.
• هماهنگی با ورق سقف: هم از نظر رنگ، هم از نظر رفتار حرارتی.

برای دیدن رنگ‌ها و پروفیل‌های موجود که قطعات تکمیلی با آن‌ها هماهنگ می‌شوند، راهنمای انواع ورق رنگی UPVC را ببینید.

اصول نصب

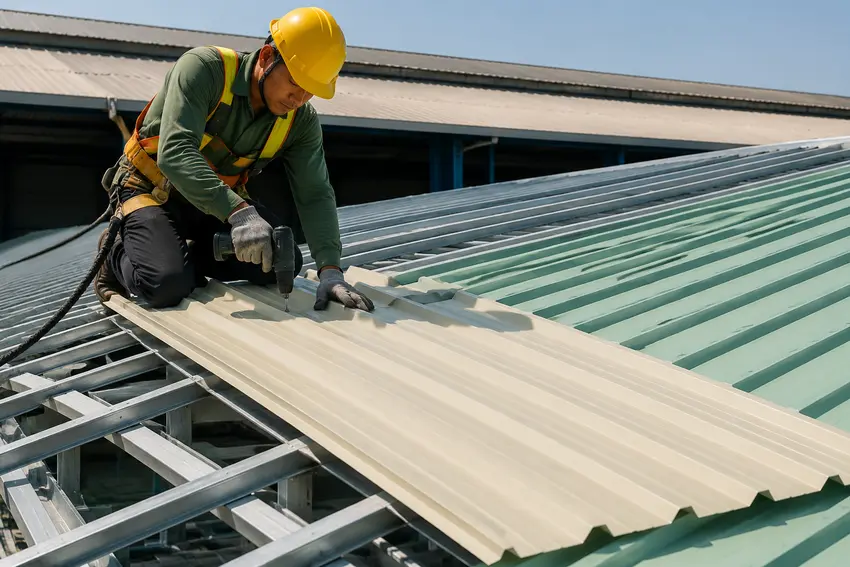

سه چیز را در نصب کنترل کنید. اول شیب: باید به سمت نقاط تخلیه باشد و با شلنگ تراز یا تراز لیزری تأیید شود، نه با چشم. دوم بست‌ها: فاصله استاندارد و اتصال محکم به سازه، چون بار طراحی ناودانیِ پر از آب یا یخ چند برابر ناودانی خالی است. سوم اتصالات: در UPVC معمولاً چسب مخصوص و واشر آب‌بند.

نکته‌ای که در پروژه‌های بلند فراموش می‌شود، انبساط طولی است. ناودانی UPVC در طول یک روز تابستانی چند میلی‌متر در هر ده متر حرکت می‌کند. اگر دو سرش کاملاً قفل باشد، این حرکت به تاب‌خوردگی یا ترک ختم می‌شود.

فلاشینگ و نقاط اتصال

فلاشینگ‌ها همان قطعاتی هستند که در محل اتصال سقف به دیوار، اطراف نورگیر و درزها نصب می‌شوند. کارشان هدایت آب به سمت ناودانی و جلوگیری از رفتن آب به زیر ورق است.

در سقف UPVC، فلاشینگ هم‌جنس عملکرد بهتری دارد چون در برابر تغییر دما مثل خود ورق رفتار می‌کند. نصب با پیچ خودکار و واشر EPDM انجام می‌شود؛ همان واشری که هم آب‌بندی می‌کند و هم حرکت حرارتی را جذب می‌کند.

نگهداری و عیب‌یابی

ناودانی تنها بخشی از سقف است که واقعاً به نگهداری دوره‌ای نیاز دارد. سالی یک تا دو بار — بعد از ریزش برگ در پاییز و پیش از بارندگی‌های بهار — باید از برگ، شاخه و گل و لای پاک شود.

در همان بازدید، اتصالات، بست‌ها و فلاشینگ‌ها را هم نگاه کنید. ترک، جداشدگی یا شل شدن بست را همان موقع رفع کنید؛ هزینه‌اش با هزینه ترمیم دیوار نم‌کشیده قابل مقایسه نیست.

اگر از سقف چکه دیدید، پیش از باز کردن ورق‌ها سراغ ناودانی بروید. گرفتگی یا شیب نادرست باعث می‌شود آب بالا بیاید و از لبه به زیر ورق برگردد — این حالت خیلی شبیه نشتی سقف به نظر می‌رسد ولی علتش جای دیگری است. در مناطق سردسیر هم یخ‌زدگی ناودانی همین اثر را دارد و در موارد حاد، نوار گرمایشی (Heat Tape) راه‌حل متعارفی است.

سقف‌های خاص و ملاحظات ویژه

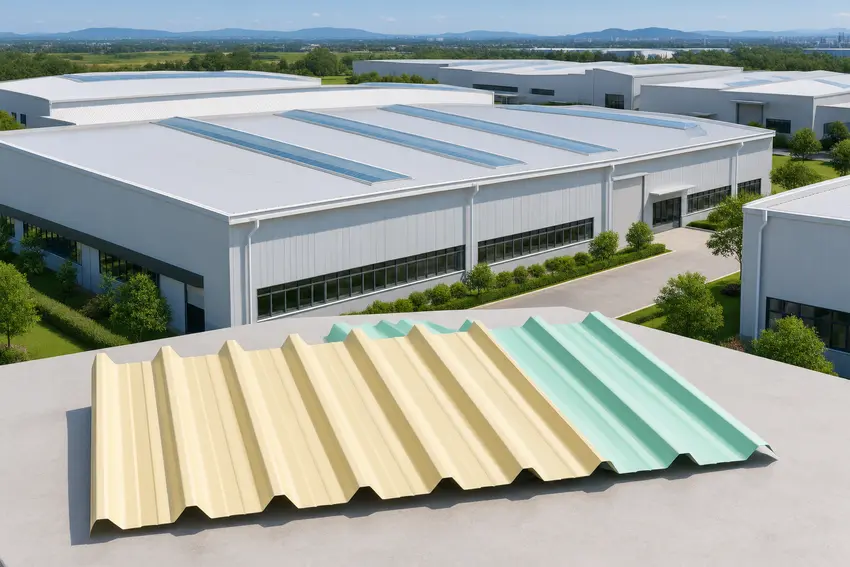

در سوله‌های صنعتی و مرغداری‌های بزرگ، حجم آب جمع‌آوری‌شده زیاد است و راه‌حل معمولاً افزایش تعداد لوله‌های قائم است، نه صرفاً بزرگ‌تر کردن مقطع ناودانی. در مناطق بادخیز هم فاصله بست‌ها را کمتر بگیرید.

اگر قصد جمع‌آوری آب باران برای آبیاری را دارید، سیستم باید به مخزن با فیلتراسیون مناسب متصل شود. ورق UPVC چون با آب واکنش نمی‌دهد و ماده‌ای آزاد نمی‌کند، برای این کاربرد گزینه مناسبی است.

یک نکته درباره شیب: برای ورق UPVC حداقل شیب توصیه‌شده ۱۰ تا ۱۵ درصد است. هرچه شیب کمتر شود، جزئیات اورلپ و آب‌بندی اهمیت بیشتری پیدا می‌کند، چون احتمال برگشت آب به زیر ورق بالا می‌رود.

در سقف‌هایی با نوار نورگیر هم زهکشی باید طوری طراحی شود که آب روی سطح شفاف نماند؛ آب راکد روی نورگیر به رشد جلبک و کدر شدن ختم می‌شود.

چرا انتخاب قطعات هم‌جنس مهم است

سیستم زهکشی جایی است که وسوسه صرفه‌جویی زیاد است — قطعات کوچک‌اند و در برآورد اولیه سهم کمی دارند. اما همین قطعات کوچک تعیین می‌کنند که سقف گران‌قیمت شما در سال پنجم چه وضعی دارد.

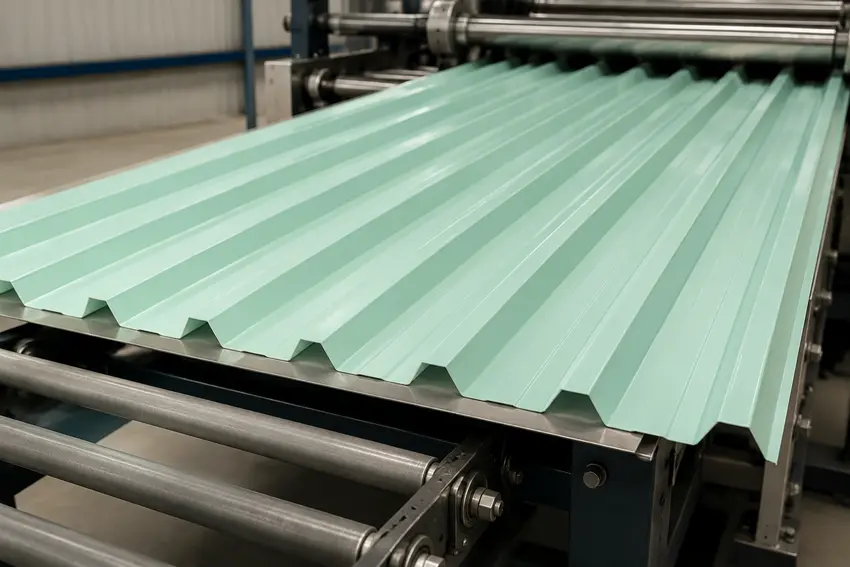

پلی روف به‌عنوان نخستین تولیدکننده سقف UPVC در ایران، ناودانی، فلاشینگ، تاج سقف و درپوش لبه را هم‌جنس و هم‌رنگ با ورق اصلی تولید می‌کند. مزیت عملی‌اش رفتار حرارتی یکسان در محل اتصالات است، نه فقط هماهنگی ظاهری. درباره کندسوزی هم واقع‌بینانه بگوییم: UPVC خودخاموش‌شونده است و به گسترش آتش کمک نمی‌کند، ولی هیچ ماده پلیمری کاملاً ضدآتش نیست.

اگر می‌خواهید هزینه تمام‌شده این سیستم را با گزینه‌های فلزی مقایسه کنید، تحلیل قیمت ورق ساندویچ پنل در برابر UPVC چارچوب مقایسه را توضیح داده است.

پرسش‌های متداول

ناودانی UPVC زیر آفتاب شدید تغییر رنگ می‌دهد؟

با فرمولاسیون مقاوم در برابر UV، نه. همان ملاحظه‌ای که برای ورق سقف مطرح است اینجا هم صدق می‌کند: کیفیت پلیمر و لایه سطحی تعیین‌کننده است، نه صرفاً جنس ماده.

هر چند وقت باید ناودانی را تمیز کرد؟

سالی یک تا دو بار؛ یکی بعد از ریزش برگ‌های پاییز و یکی پیش از بارندگی‌های بهار. در مناطق پردرخت بیشتر.

شیب مناسب ناودانی چقدر است؟

حدود ۱ تا ۲ میلی‌متر در هر متر طول، به سمت لوله‌های قائم. ناودانی تراز آب را در خود نگه می‌دارد و رسوب می‌گیرد.

در مناطق سردسیر چه ملاحظه‌ای لازم است؟

یخ داخل ناودانی وزن زیادی ایجاد می‌کند، پس فاصله بست‌ها باید کمتر باشد. در موارد حاد، نوار گرمایشی از تشکیل یخ جلوگیری می‌کند.

چکه از سقف حتماً یعنی ورق مشکل دارد؟

نه. گرفتگی یا شیب نادرست ناودانی باعث می‌شود آب بالا بیاید و از لبه به زیر ورق برگردد. پیش از باز کردن ورق‌ها، اول ناودانی را بررسی کنید.
